Solar Build

Dieser Build wurde Inspiereirt von Dan Pupius.

Teileliste

Item Pack Size Needed Cost
Selbstverschweißendes Silikonband 1 1 7,95 €
Wlan/Bluetooth Antenne 2 1 8,49 €
3,7 V 10000 mAh Lithium-Polymer-Akku mit Schutzplatine 1 1 22,99 €
6W 5V Solar Panel 1 1 15,19 €
Wasserdichte Box mit Montageplatte 200 x 150 x 100 1 1 17,11 €
Universale Stangenhalterung für Überwachungskammeras 1 1 12,99 €
Entlüftungsschraube M12x1.5WT 10 1 3,69 €
M4 x 8mm Schrauben 10 3 0,99 €
UFL MHF1 auf N-Typ-Koaxialkabel (Female, je nach Antenne) (~ 15 cm) 1 1 3,29 €
Temperatur- und Feuchtigkeitssensor RAK1901 1 1 10,60 €
WisBlock Starter Kit mit RAK19007 + RAK4631 1 1 30,20 €
Antenne 1 1 27,99 €
ZH 1,5mm 2Pin 10cm 10 1 2,09 €
Gesamtkosten: 163,57 €

Die Basis-platte muss 3D-Gedruckt werden: solar-insert.stl (Erstellt von Pupius)
Ich musste es in Cura auf 2540 % Skalieren.

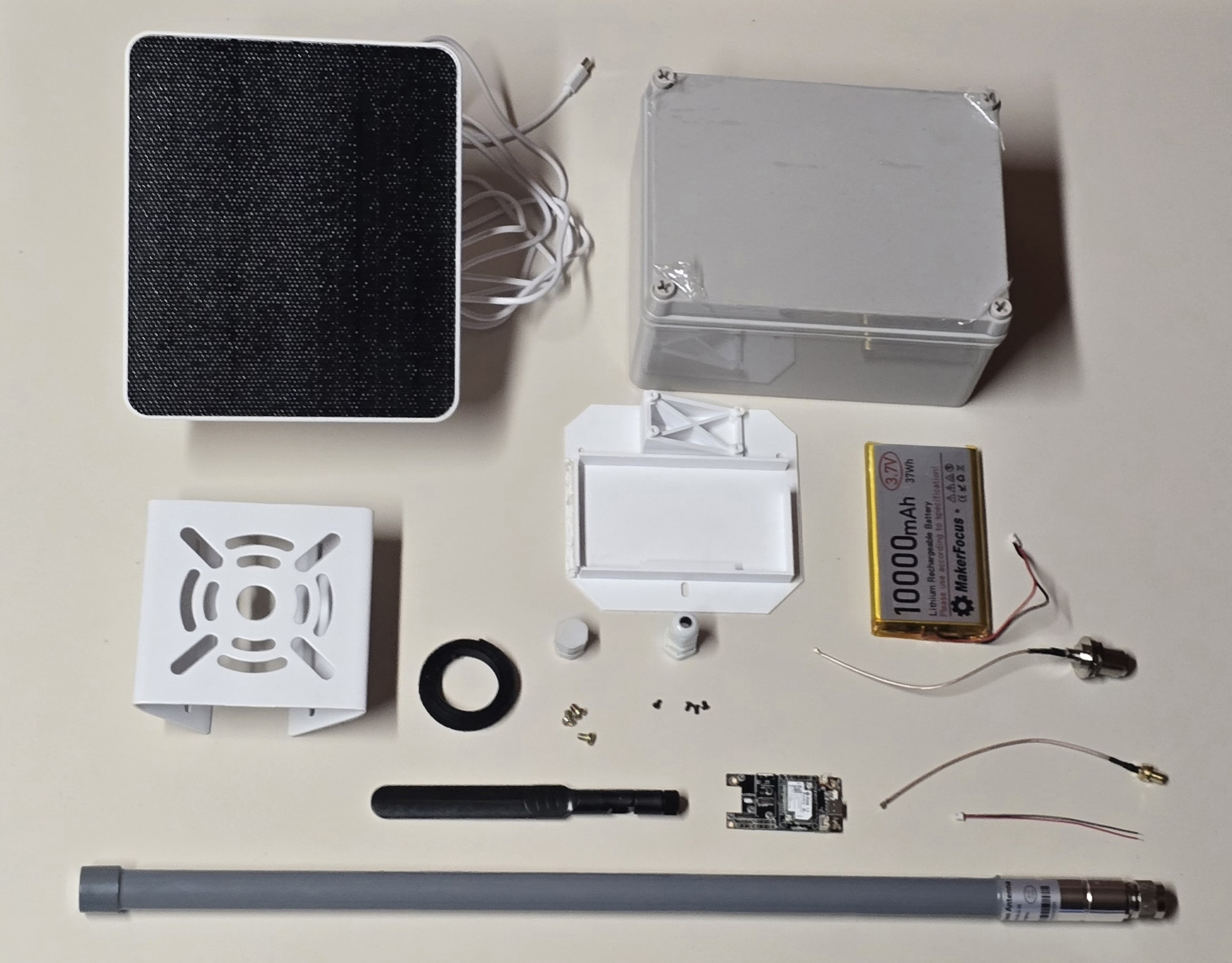

Teileübersicht

Der Build

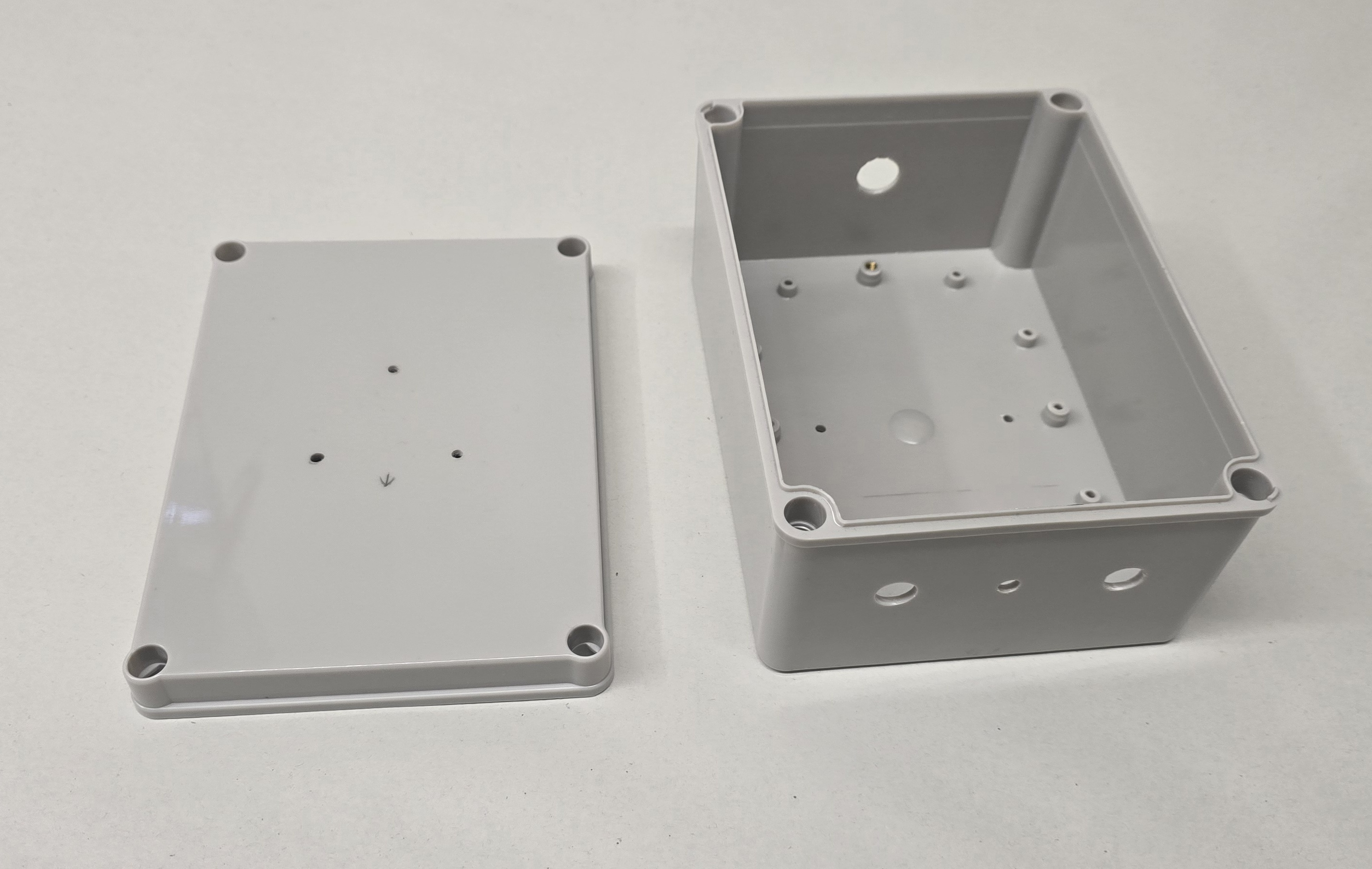

Zunächst passende Löcher in das Gehäuse Bohren.

Gehäuse mit Löchern

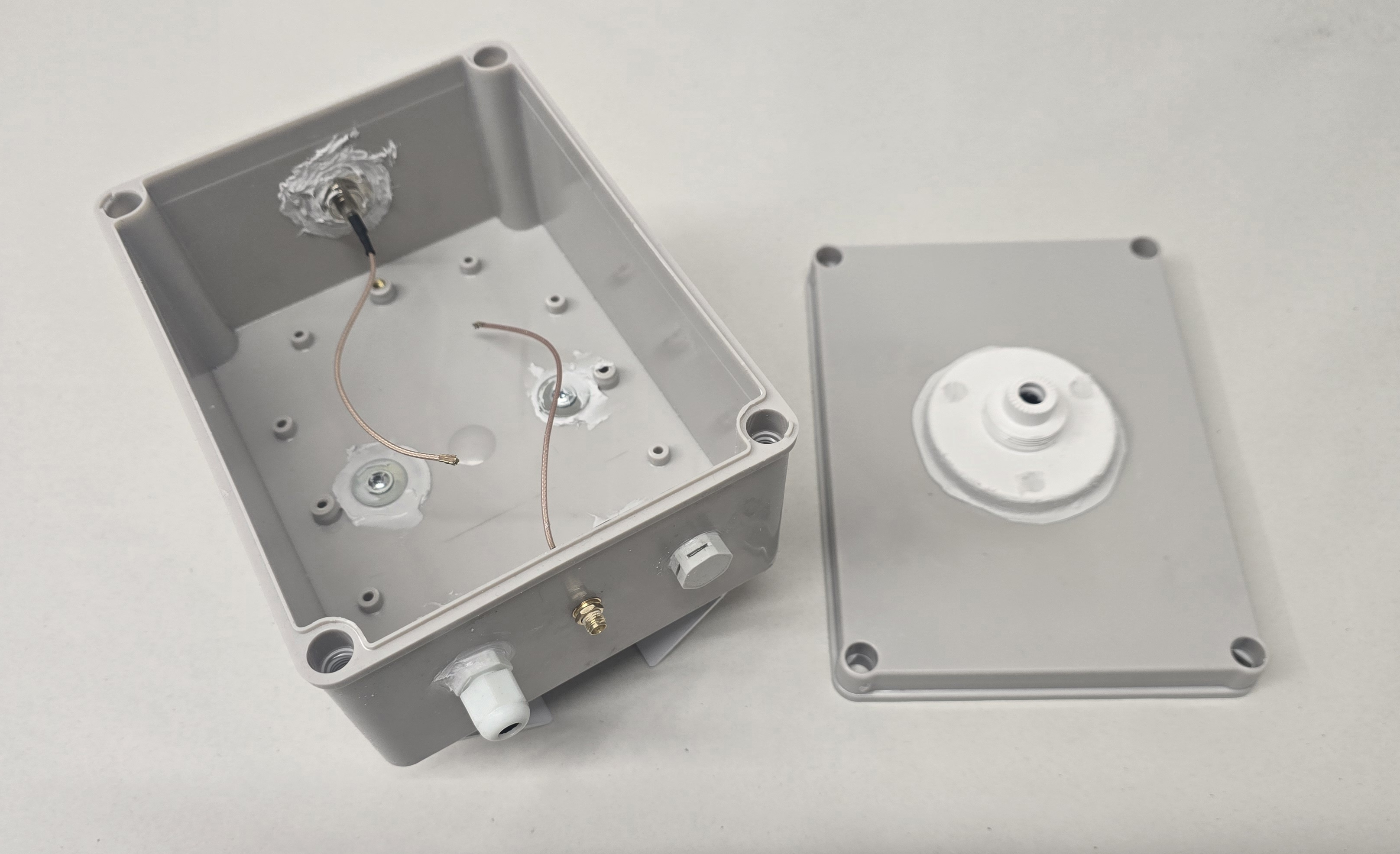

Bauteile montieren und mit Silikon abdichten.

Gehäuse mit initialen Bauteilen

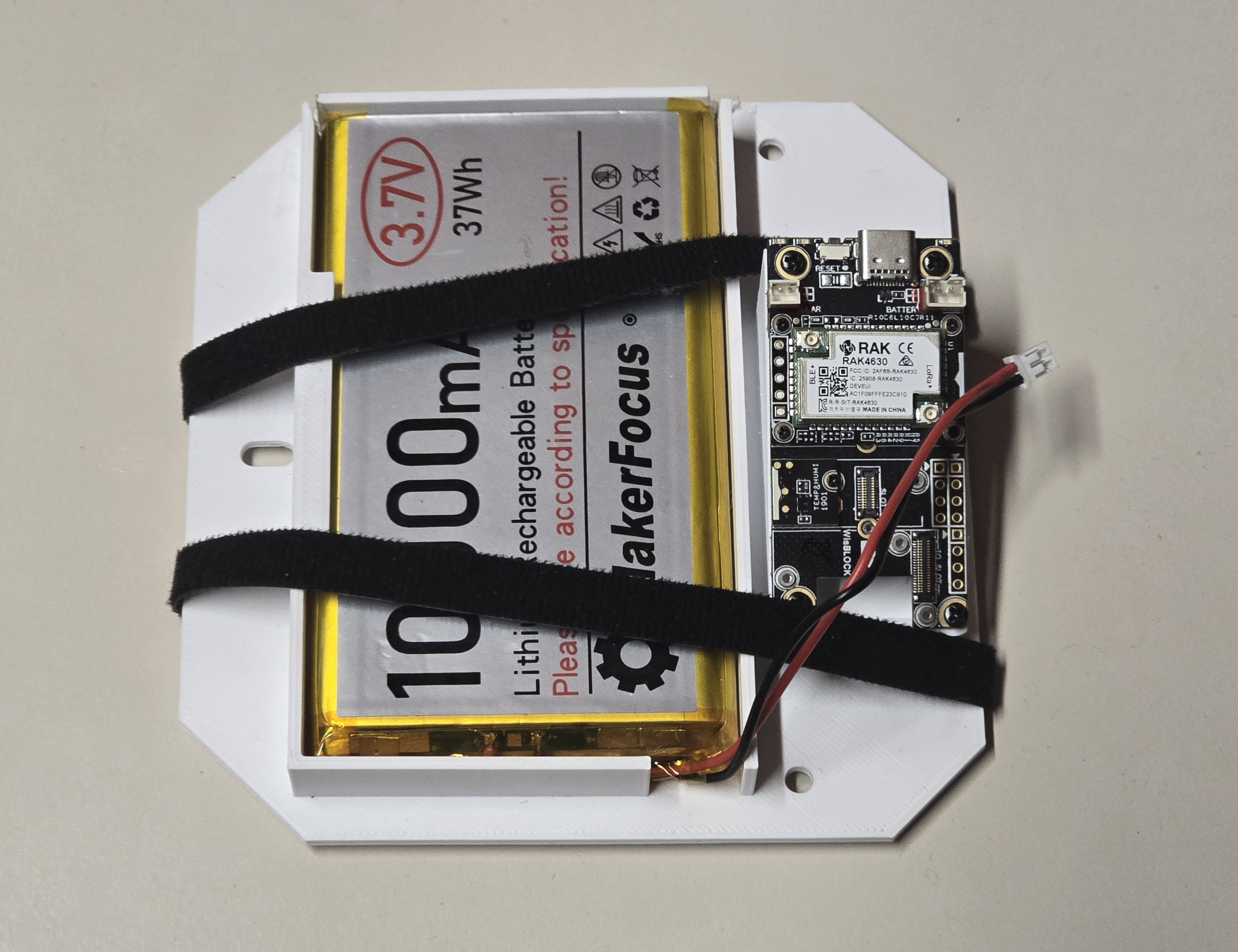

Batterie und RAK Wisblock auf der Basisplatte montieren. Die Batterie kann mit einem Klettband fixiert werden.

Vorsicht bei der Polarisierung der Batterie! Unbedingt nachmessen, da am Stecker und an der Batterie die Polarität vertauscht sein kann. Bei mir war das rote Kabel am negativen Pol der Batterie angelötet. Außerdem sollte das Board niemals ohne angeschlossene Antennen angesteckt werden.

Basis mit montierter Elektronik

Ich habe Papier in das Gehäuse gelegt, und anschließend mit einem Schlauch abgespritzt, um die Wasserdichtigkeit zu testen.

Elektronik einbauen und anschließen. Beim lezten schließen mit Silikon abdichten.

Dann muss die Node nur noch an einem hohen Punkt platziert werden.

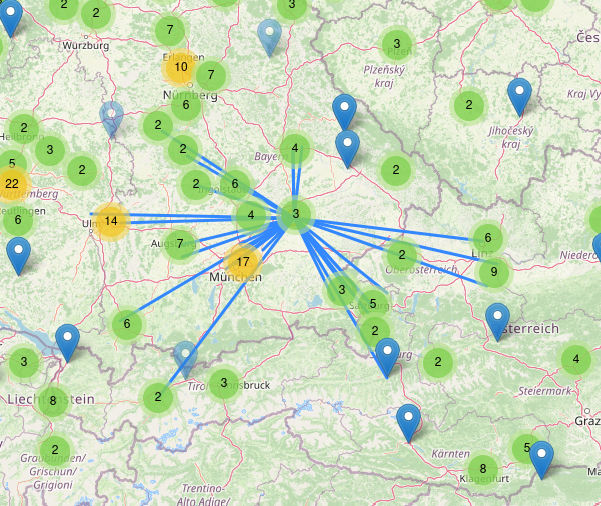

Fertige Node Meshmap
